Konektor RJ45 Terlindung Atau Tidak Terlindung Steker Rj45 8p8c Perempuan

Saat memilihkonektor rj45 laki-laki, faktor pertama yang harus diperhatikan adalah parameter kelistrikan itu sendiri, karena parameter kelistrikan mengharuskan konektor RJ45 merupakan komponen elektromekanis yang penting untuk menghubungkan rangkaian listrik.

Hal kedua yang perlu dipertimbangkan adalah tegangan pengenal. Tegangan pengenal juga disebut tegangan kerja. Biasanya mengacu pada tegangan kerja tertinggi yang ditandai oleh pabrikan. Hal ini terutama dipengaruhi oleh bahan isolasi yang digunakan dalam konektor dan jarak antara pasangan kontak. Jika komponen dan perangkat lebih rendah dari tegangan pengenalnya, komponen dan perangkat tersebut mungkin tidak dapat sepenuhnya menggunakan semua fungsinya, jadi faktor ini juga harus diperhitungkan saat mempertimbangkan, meskipun banyak konektor yang diproduksi saat ini masih dapat bekerja secara normal di bawah tegangan pengenal.

Jika pengaruh tegangan pengenal tidak besar, maka indeks tegangan ketahanan konektor RJ45 listrik (steker penerbangan), yaitu indeks kuat listrik merupakan salah satu faktor yang sangat diperlukan untuk diperhatikan. Karena indeks tegangan ketahanan yang sama, jika lingkungan penggunaan dan persyaratan keselamatan berbeda, tegangan kerja tertinggi juga berbeda. Oleh karena itu, meskipun tegangan pengenal yang wajar dipilih sesuai dengan lingkungan penggunaan dan tingkat keselamatan, indeks tegangan ketahanan perlu dipertimbangkan untuk menentukan nilai tegangan pengenal tertinggi.

Selain tegangan pengenal, arus pengenal juga harus dipertimbangkan. Dalam keadaan normal, konektor RJ45 juga dapat digunakan secara normal jika lebih rendah dari arus pengenal. Namun, dalam proses desain, untuk memenuhi persyaratan arus pengenal, desain termal konektor RJ45 digunakan untuk melewati, karena akan ada resistansi konduktor dan resistansi kontak ketika arus mengalir melalui pasangan kontak, pasangan kontak akan menghasilkan panas, dan panas yang dihasilkan oleh pasangan kontak bila melebihi batas tertentu akan merusak insulasinya dan membentuk kontak untuk melunakkan lapisan permukaan sehingga menyebabkan kegagalan. Untuk mengurangi kegagalan tersebut, arus pengenal perlu dibatasi sehingga kenaikan suhu internal tidak melebihi nilai desain yang ditentukan. Oleh karena itu, ketika memilih konektor listrik, untuk memastikan keandalannya, arus pengenal perlu dipertimbangkan lebih dari tegangan pengenal. Jangan, jika Anda memilih konektor RJ45 multi-core, Anda juga perlu menggunakan metode derating untuk memilih arus pengenal.

Fitur:

1.100% baru dan berkualitas tinggi 2.RJ45 RJ-45 CAT5kabel jaringan rj45

Konektor Jaringan Steker Modular 3. Kabel berlapis emas untuk transmisi data yang lebih baik dan kekuatan sinyal yang lebih tinggi 4. Konektor RJ45 RJ-45 Steker Modular 5,8 Pin Kepala/Steker Kabel Jaringan. Colokan untuk UTP Cat5, Cat5e Kawat Padat atau Terdampar Kabel Padat atau Terdampar 6. Warna: Seperti Gambar Yang Ditampilkan 7. Jumlah: 25/100 /200/500 Buah

Catatan:Transisi: 1cm=10mm=0.39 inci Tanpa paket ritel. Mohon izinkan kesalahan 1-2cm karena pengukuran manual. Tolong pastikan Anda tidak keberatan sebelum menawar. Dikarenakan adanya perbedaan di antara beberapa monitor, gambar mungkin tidak menampilkan warna asli barang. Terima kasih!

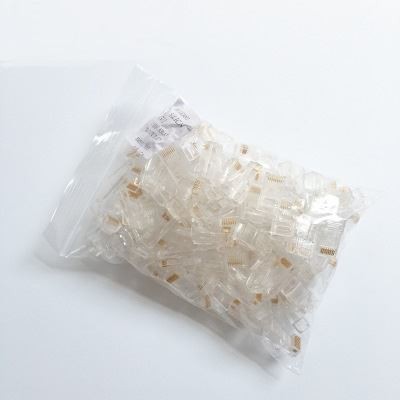

Paket termasuk:25/100/200/500 buah RJ45 RJ-45 Konektor Jaringan Steker Modular CAT5 (contoh Aksesori lain pada gambar tidak termasuk.)

Jenis koneksi RJ45

Konektor RJ yang umum digunakan saat ini adalah konektor RJ45, digunakan untuk koneksi ethernet, 8P8C, dapat menghubungkan 4 pasang twisted pair, lebar 12mm, lebih lebar dari seri RJ11. Konektor RJ45 terkadang digunakan untuk sambungan telepon atau RS232, dan lainnya digunakan untuk mengirimkan sinyal video VGA.

Ketika Anda menyebutkan RJ11, Anda tahu bahwa ini adalah konektor telepon universal. Sebenarnya, ini awalnya merupakan nama umum untuk konektor yang dikembangkan oleh perusahaan tertentu di Amerika Serikat. Awalnya bernama WexW dan memiliki tampilan 6-pin. Hanya dua pin tengah yang digunakan, yang kemudian menjadi salah satu konektor seri RJ.

RJ11, RJ14, dan RJ25 merupakan seri yang sama, dengan ukuran yang sama, lebar 9,5 mm, namun jumlah kontaknya berbeda. RJ11 hanya memiliki sepasang kontak di tengah, yang dapat dihubungkan ke sepasang kabel, dinyatakan sebagai 6P2C (enam posisi, dua konduktor); RJ14 menggunakan 4 kontak di tengah, dan dapat menghubungkan 2 pasang kabel, dinyatakan sebagai 6P4C; RJ5 menggunakan semua 6 kontak, Anda dapat menghubungkan 3 pasang garis, dinyatakan sebagai 6P6C.

Terkadang konektor ini juga dapat digunakan untuk mengalirkan daya bertegangan rendah dan berdaya rendah (AC atau DC), yang biasa digunakan PIN2 dan PIN5 (kabel hitam dan kabel kuning). RJ11 umumnya digunakan sebagai nama kolektif untuk seri 9,5 mm ini, dan RJ11-6P2C, RJ11-6P4C, dan RJ11-6P6C digunakan untuk membedakan jumlah kontak.

Ponsel ini juga menggunakan konektor untuk menghubungkan ponsel dan pegangannya, yang disebut 4P4C (disebut juga RJ22, dan membentuk seri dengan RJ9 dan RJ10), dengan 4 kontak, lebar 7,5 mm, lebih kecil dari kaki RJ11.

Ada juga konektor 8P8C yang disebut RJ61, yang digunakan untuk menghubungkan pasangan twisted pair. Karena dua kabel twisted pair ke-3 dan ke-4 dalam urutan garis ini berjauhan, hal ini akan menyebabkan crosstalk yang lebih besar, yang tidak cocok untuk transmisi sinyal frekuensi tinggi seperti Ethernet.

Ada juga konektor RJ48, juga 8P8C, yang dapat digunakan untuk menghubungkan 4 pasang tautan data T1, setiap pasang saluran dapat mengirimkan 23 saluran suara multipleks pembagian waktu.

Apa arti dari 45 pada konektor jaringan RJ45

Konektor jaringan RJ45 biasanya digunakan untuk transmisi data, dan aplikasi yang paling umum adalah antarmuka kartu jaringan. Ini juga digunakan di server jaringan, modem router, hub, terminal PC pribadi, printer dan peralatan lainnya.

RJ45 adalah nama umum yang mengacu pada jack atau konektor modular dengan 8 posisi (8 pin) yang ditentukan oleh standar konektor internasional yang distandarisasi oleh IEC (60) 603-7. IEC (60)603-7 juga merupakan standar referensi untuk perangkat keras koneksi standar pengkabelan terintegrasi umum internasional ISO/IEC 11801.

Nama RJ adalah singkatan dari Registered Jack.

Persyaratan standar ISO/IEC 11801 tentang persyaratan perangkat keras koneksi:

Ukuran fisik sambungan soket informasi mengacu pada standar IEC (60)603-7, 8-pin 'RJ45'.

Jumlah konduktor terminasi kabel pada soket informasi adalah 8.

Oleh karena itu, penggunaan konektor 6-pin atau 4-pin (seperti RJ11) tidak lagi didukung oleh solusi umum.

T568A: 8-pin/8-kabel T568B: 8-pin/8-kabel

45 mengacu pada kategori 4, kategori 5, dan kategori 5 super.

Konektor jaringan RJ45 memainkan peran yang sangat diperlukan dan penting dalam kehidupan kita sehari-hari. Ini adalah media bagi kita untuk memasuki dunia jaringan dan jembatan untuk berkomunikasi dengan dunia.

Definisi pin antarmuka kabel jaringan RJ45

Kami menyebut DTE sebagai "peralatan terminal data". Terminal di sini adalah konsep yang luas, dan PC juga dapat menjadi terminal (umumnya peralatan DTE yang biasa digunakan di WAN meliputi router dan host terminal). DCE kita sebut sebagai “peralatan komunikasi data”, seperti MODEM, peralatan komunikasi yang terhubung dengan peralatan DTE (umumnya peralatan DCE yang biasa digunakan pada WAN antara lain: CSU/DSU, WAN switch, MODEM). Peralatan DTE bercirikan komunikasi aktif, dan peralatan DCE bercirikan komunikasi pasif. Ketika dua perangkat dengan tipe yang sama menggunakan antarmuka RJ45 untuk terhubung dan berkomunikasi, kabel crossover harus digunakan.

Steker kabel jaringan RJ45 biasa kita sebut dengan kepala kristal, banyak digunakan dalam koneksi jaringan dan peralatan di jaringan area lokal. Dalam aplikasi spesifik, terdapat dua urutan sambungan untuk konektor RJ45 dan kabel jaringan, yaitu T568A dan T568B. Cara mengetahui nomor pin colokan kabel jaringan RJ45 adalah: pegang colokan di tangan, sisi dengan 8 tab berlapis emas menghadap ke atas, ujung dengan kartu pemasangan menghadap ke bawah, paling kiri adalah pin pertama, dan yang paling kanan adalah pin kedelapan.

Dari gambar di atas, kita dapat melihat bahwa jika antarmuka tipe DTE dan antarmuka tipe DTE terhubung dan pin-pinnya tidak saling terhubung, pin-pin yang berlawanan semuanya adalah pin penerima (pengirim) data, dan komunikasi pasti akan gagal. Selain itu, beberapa perangkat tipe DCE akan secara otomatis bernegosiasi dengan ujung yang berlawanan, sehingga garis silang atau paralel dapat digunakan untuk sambungan.

Keterampilan pemasangan konektor RJ45

Konektor RJ45 merupakan komponen elektronik yang menghubungkan jalur sambungan dan komponen yang sesuai untuk mewujudkan penyambungan dan pemutusan rangkaian. Untuk memastikan pengoperasian normal konektor jaringan, sangat penting untuk memeriksa keamanan konektor jaringan RJ45 selama jangka waktu penggunaan tertentu. Berikut hal-hal yang perlu diperhatikan pada saat pemasangan konektor jaringan RJ45:

(1) Saat melepas konektor kabel jaringan, perhatikan dengan cermat mode sambungan konektor. Pertama, konektor jaringan hanya dapat dibongkar jika buluh pengunci dilepaskan atau gesper ditekan. Jangan mencabutnya secara paksa. Saat merakit, masukkan konektor ke ujung dan kunci dengan cara sebaliknya.

(2) Pemasangan konektor RJ45 harus dilakukan dengan saklar daya dalam keadaan mati, jika tidak maka komponen kelistrikan akan terbakar akibat korsleting arus.

(3) Saat memeriksa konektor RJ45 dengan multimeter, jangan memberikan tenaga berlebihan pada terminal logam saat memasukkan batang meteran untuk mencegah deformasi dan menyebabkan kontak yang buruk.

(4) Saat melepas beberapa konektor RJ45 kawat tahan air untuk pengujian, Anda harus melepas cincin penyegel dengan hati-hati untuk mencegah kerusakan pada cincin penyegel dan mempengaruhi efek kedap air; cincin penyegel harus dipasang pada tempatnya selama perakitan. Jika tidak, air dapat masuk ke konektor dan menyebabkan kegagalan sirkuit.

Teman, jangan khawatir dengan transaksinya, karena kita dapat menggunakan Alibaba dengan pembayaran, ini dapat memberikan jaminan bagi kita satu sama lain.

Berikut adalah transaksi klien kami tentang konektor RJ45 perempuan:

Profil Perusahaan

Xiamen Kabasi Electrical Equipment Co., LTD., didirikan pada 2 0 1 5, dan kami memiliki pabrik terkait kami sendiri, yang merupakan perusahaan yang didedikasikan untuk penelitian, pengembangan, dan produksi konektor berkinerja tinggi dan menyediakan solusi konektivitas. Perusahaan kami terletak di No.101, Jalan Huizu, Haicang, Xiamen, Fujian, transportasi yang nyaman. Perusahaan kami memiliki sistem manajemen mutu yang sempurna, tim litbang yang inovatif, laboratorium pengujian yang lengkap, dan personel layanan yang antusias, dapat menyediakan produk berkualitas tinggi kepada pelanggan dan harga yang kompetitif. Produk utama kami meliputi konektor bawah air, konektor M5,M8,M12,M16,M19,M23, konektor dorong tarik, konektor penerbangan, konektor melingkar, konektor tugas berat, dan produk wire harness terkait. Peringkat tahan air dari IP65, IP67, IP68 hingga IP69K. yang banyak digunakan dalam otomasi industri, sensor, peralatan kelautan, energi baru, komunikasi, penerangan, peralatan tampilan LED, kereta api, dan keamanan serta bidang lainnya. Produk perusahaan dibuat sesuai dengan standar umum internasional dan dapat digunakan secara bergantian dengan produk merek utama, pada saat yang sama, kami juga dapat menyediakan layanan khusus yang disesuaikan dengan kebutuhan pelanggan. Perusahaan kami telah lulus sertifikasi sistem mutu ISO9001:2015, dan produk kami telah lulus sejumlah sertifikasi pihak ketiga. Produk kami tidak hanya populer di China, tetapi juga diekspor ke 56 negara dan wilayah, mendapat pujian luas. Kami dengan hangat menyambut pelanggan dari dalam dan luar negeri untuk bekerja sama dan menciptakan masa depan yang lebih baik.

Kami merupakan tim muda yang sudah mempunyai pengalaman cukup banyak di bidang Konektor Listrik.

Pengalaman yang Lebih Kaya:Produk kami telah diekspor ke lebih dari 40 negara, seperti Rusia, Australia, Amerika Serikat, Inggris, Jerman, Ukraina, Iran, Rumania, Hongaria, Meksiko, Brasil, Chili, Kanada, Spanyol, Kolombia, dll. Kami memiliki agen di Amerika Serikat, Australia, Singapura, Kuwait, Rusia, dll, sehingga kami dapat memberikan layanan tinggi kepada klien kami.

Kami fokus pada penelitian dan pengembangan produk baru, setiap tahun cukup banyak sertifikat paten produk, inovasi adalah keyakinan kami!

Kami memiliki tim profesional dengan pengetahuan teknis dan pengalaman manajerial. Perusahaan kami telah melalui sertifikasi sistem mutu profesional, sertifikasi CE, audit SGS, audit TUV, sehingga kami dapat menjamin kualitas terbaik dari produk kami.

Berbagai peralatan pengujian produk untuk memastikan kualitas produk, sehingga pelanggan lebih terjamin.

Pelanggan kami memiliki pilihan pemrosesan yang lebih luas untuk moda transportasi

Dengan Express (FedEx, UPS, DHL, TNT, EMS, dll...)

--- Keuntungan: Cepat (membutuhkan waktu sekitar 7 - 10 hari dalam pengiriman), dari pintu ke pintu

--- Kekurangan: Sedikit mahal

Melalui Transportasi Udara

--- Keuntungan: Cepat (membutuhkan waktu sekitar 8 - 12 hari ), sedikit lebih murah dibandingkan Ekspres.

--- Kerugian: Anda harus mengambil sendiri barang dari bandara.

Transportasi Melalui Laut ( Samudera ).

--- Keuntungan: Jauh lebih murah dibandingkan transportasi Ekspres atau Udara.

Kekurangan: Lambat dan Anda harus mengambil sendiri barang dari pelabuhan tujuan.

Pameran

Pertanyaan Umum

Q1. Apakah Anda seorang pabrik?

FC: Ya, kami adalah pabrik 100%.

Q2. Bisakah Anda membuat pesanan produk yang disesuaikan? Pesanan OEM atau ODM?

FC: Tentu. Dengan pengalaman manufaktur OEM dan ODM selama 10+ tahun, kami dapat memberi Anda Solusi Konektor Khusus terpadu.

Q3. Mengapa memilih Leaka? Apa yang membuat perusahaan Anda menjadi pemasok yang dapat diandalkan?

FC: Sejak didirikan, Leaka berkomitmen untuk menjadi produsen terkemuka di dunia dalam konektivitas industri. Kami adalah SATU-SATUNYA pabrik di China yang telah disertifikasi ISO 9001/ISO 14001/IATF 16949/ISO 13485/OHSAS 18001 oleh organisasi pengujian TUV Jerman.

Q4. Sertifikat apa yang dimiliki produk Anda?

FC: Produk kami disertifikasi dengan UL/CE/IP67/IP68/IP69K/RoHS/REACH...... Pasar utama kami meliputi UE, Amerika Utara, Asia Timur, dll.

Q5. Berapa waktu produksi reguler Anda setelah pesanan dilakukan dan dikonfirmasi?

FC: Secara umum, 3 ~ 5 hari untuk produk standar. Jika produk yang disesuaikan, waktu tunggu sekitar 10 ~ 12 Hari. Jika proyek Anda melibatkan pembuatan cetakan baru, waktu tunggu bergantung pada kompleks produk khusus.

Q6. Apa kekuatan Anda di bidang logistik?

FC: Ekspres internasional, melalui udara atau laut, kami dapat memberikan saran penghematan biaya Anda. Penghematan biaya pengiriman berarti mengurangi biaya pembelian Anda. Izin bea cukai ekspor dan impor Tiongkok di sisi Anda dapat dikelola oleh kami jika Anda ingin menggunakan agen pengirim pengiriman kami. Nikmati pengalaman pembelian terpadu Anda di KABASI
