Dalam dunia perlindungan lingkungan, peringkat Ingress Protection (IP) adalah indikator yang dipercaya secara universal mengenai kemampuan konektor dalam menahan debu dan kelembapan. Namun, hal penting yang sering diabaikan adalah validitas peringkat ini bergantung sepenuhnya pada cara konektor diuji. Untuk benar-benar mensertifikasi konektor untuk lingkungan yang dimaksudkan, pengujian IP harus mensimulasikan status instalasi sebenarnya. Menguji konektor secara terpisah, tanpa mempertimbangkan cara pemasangan, pemasangan kabel, dan penggunaan di lapangan, dapat menghasilkan hasil yang sangat menyesatkan.
Mandat Standar: Pengujian yang Dirakit
Standar dasar untuk pengujian IP-IEC 60529dan-turunan khusus industrinya-secara eksplisit mengharuskan pengujian dilakukan pada produk dalam keadaan rakitan akhir, termasuk semua komponen yang memengaruhi penyegelan. Untuk konektor, ini berarti sampel uji harus mencakup pasangan konektor yang dikawinkan, kabel yang terpasang, panel atau dinding penutup yang dipasang, dan gasket atau perangkat keras penyegel yang digunakan dalam pemasangan. Menguji badan konektor saja mengabaikan kenyataan bahwa sebagian besar jalur masuk terjadi pada antarmuka: antara bagian konektor, pada entri kabel, dan antara konektor dan panel pemasangan.
Antarmuka yang Rentan
Integritas penyegelan konektor hanya sekuat antarmuka terlemahnya, dan dalam instalasi nyata, terdapat beberapa antarmuka:

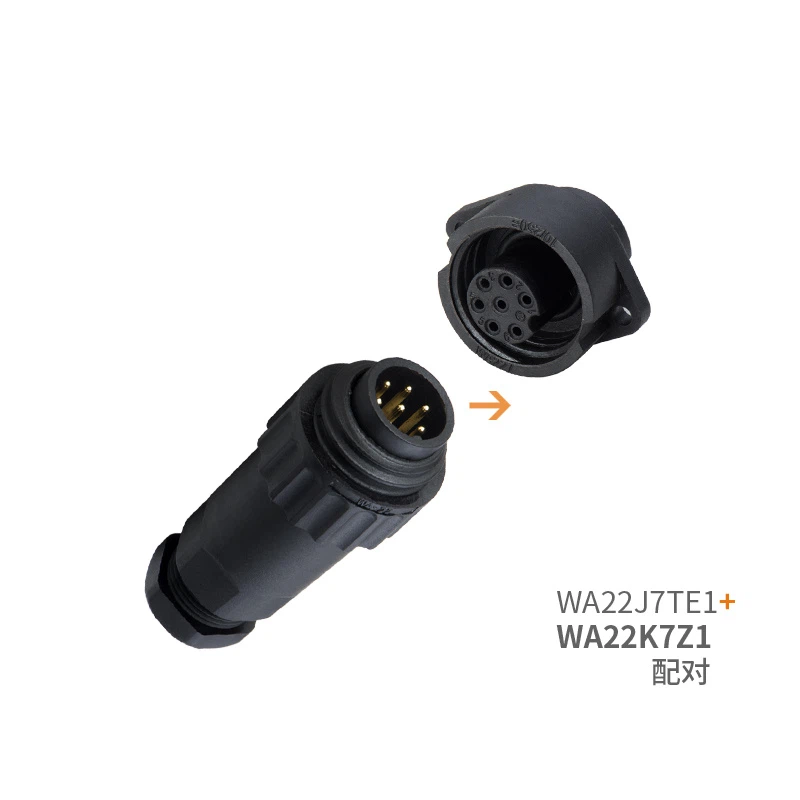

Antarmuka Kawin:Sambungan antara steker dan stopkontak harus menjaga kompresi segel meskipun kabel tegang atau bergetar.
Entri Kabel:Titik di mana kabel masuk ke konektor adalah jalur masuk yang umum. Grommet atau kelenjar yang tersegel sempurna di bangku pengujian mungkin rusak jika kabel tertekuk, ditarik, atau mengalami siklus suhu.
Pemasangan Panel:Konektor yang dipasang ke penutup peralatan bergantung pada gasket panel. Kompresi gasket ini bergantung pada kondisi torsi dan kerataan yang tepat-yang harus ditiru selama pengujian.
Cangkang belakang dan aksesoris:Sepatu bot pelepas ketegangan, adaptor, dan cangkang belakang semuanya memengaruhi segel keseluruhan dan harus disertakan.
Mengapa Instalasi Penting
Mensimulasikan kondisi instalasi sebenarnya mengungkapkan mode kegagalan yang tidak dapat dilakukan oleh pengujian komponen terisolasi:
Stres Mekanis:Di lapangan, kabel dirutekan, ditekuk, dan diamankan. Gaya ini ditransfer ke konektor, yang berpotensi merusak segel atau menciptakan celah-mikro. Pengujian dengan kabel dalam orientasi yang santai dan lurus tidak mencerminkan kenyataan.
Kerataan dan Torsi Panel:Konektor yang dipasang pada panel melengkung atau dengan torsi sekrup yang salah dapat merusak segel paking panel. Pengujian yang tepat menggunakan panel yang representatif dan nilai torsi yang ditentukan.
Efek Termal:Bahan pemasangan-penutup, kabel, perangkat keras pemasangan-memuai dan menyusut pada tingkat yang berbeda-beda. Segel yang lulus uji statis mungkin gagal dalam siklus termal ketika gerakan diferensial menciptakan celah sementara.
Getaran dan Guncangan:Dalam aplikasi otomotif atau industri, getaran dapat menyebabkan gerakan relatif antara konektor dan panel, yang secara bertahap merusak segel atau melonggarkan pengencang. Simulasi instalasi memungkinkan efek dinamis ini dinilai.
Konsekuensi Pengujian yang Tidak Memadai
Menentukan konektor berdasarkan peringkat IP yang diperoleh dari pengujian non-pemasangan adalah sebuah perjudian. Kegagalan lapangan akibat masuknya air sering kali disebabkan oleh faktor pemasangan yang diabaikan: kelenjar kabel yang tidak terpasang dengan baik, mur panel yang torsinya kurang, atau paking yang hilang. Kegagalan ini mengikis keandalan sistem, meningkatkan biaya garansi, dan dapat menimbulkan bahaya keselamatan dalam aplikasi penting seperti kendaraan listrik, peralatan medis, atau infrastruktur luar ruangan.
Praktik Terbaik untuk Pengujian IP yang Andal
Untuk memastikan bahwa peringkat IP mencerminkan-kinerja dunia nyata, teknisi harus:
Memerlukan pengujian tingkat-perakitan:Tentukan bahwa pengujian IP dilakukan pada konektor yang dirakit lengkap dengan kabel yang representatif, cangkang belakang, dan perangkat keras pemasangan.
Sertakan kondisi-kasus terburuk:Uji dengan kabel yang dirutekan pada radius tikungan minimum, dengan variasi torsi maksimum, dan melintasi kisaran suhu yang diinginkan.
Verifikasi prosedur instalasi:Pastikan petunjuk pemasangan di lapangan selaras dengan kondisi saat konektor diuji.
Kesimpulan
Peringkat IP hanya dapat dipercaya jika kondisi verifikasinya. Menguji konektor secara terpisah mungkin memenuhi daftar periksa, namun tidak menjamin perlindungan di lapangan. Dengan menyimulasikan status pemasangan sebenarnya-lengkap dengan kabel, perangkat keras pemasangan, dan-tekanan di dunia nyata-insinyur dapat memilih konektor dengan yakin bahwa segel lingkungannya akan berfungsi sebagaimana mestinya, melindungi sistem penting dari ancaman debu dan kelembapan yang tiada henti.
