Konektor T-tap, juga dikenal sebagai konektor tap, menyediakan cara yang cepat dan efektif untuk membuat sambungan cabang dari kabel yang ada tanpa perlu memotong atau melepaskannya seluruhnya. Metode ini sangat berguna dalam aplikasi otomotif, elektronik, dan DIY yang memerlukan pemasangan kabel yang cepat dan andal.
- Berikut cara mengeriting konektor T-tap dengan benar:
Langkah 1: Kumpulkan Alat dan Bahan Anda
Anda membutuhkan:

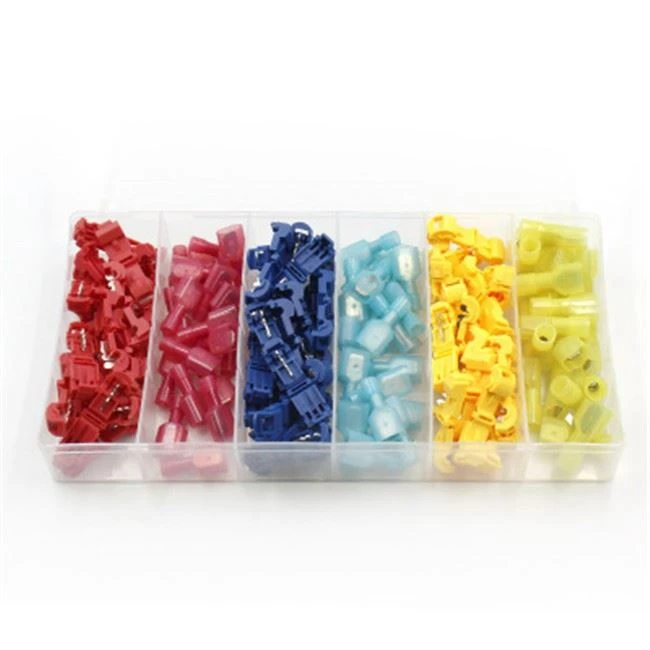

Ketuk konektor T dengan ukuran yang tepat untuk kabel yang Anda gunakan
Tang crimping (sebaiknya tang crimper ratcheting untuk kontrol yang lebih baik)
Konektor sekop jantan (untuk melengkapi sambungan)
Pengupas kawat (opsional, untuk menyiapkan kabel penghubung)
Langkah 2: Pilih Konektor T-Tap Ukuran yang Benar
Konektor T-tap tersedia dalam berbagai ukuran untuk mengakomodasi pengukur kabel yang berbeda. Memilih ukuran yang tepat sangat penting untuk memastikan koneksi yang aman dan konduktif. Periksa ukuran kawat, biasanya ditunjukkan pada konektor T-tap itu sendiri, dan pastikan ukurannya sesuai dengan ukuran kawat yang Anda gunakan.
Langkah 3: Posisikan T-Tap pada Kabel Utama
Buka konektor T-tap dan tempatkan kabel utama (kabel yang ingin Anda sadap) ke dalam slotnya. Posisikan kabel dengan hati-hati untuk memastikan bilah logam di dalam konektor akan menembusnya secara akurat saat ditutup.
Langkah 4: Tutup Konektor T-Tap
Dengan menggunakan tang crimping, tekan konektor T-tap hingga tertutup. Bilah logam di dalam konektor akan menembus isolasi kabel utama, membuat kontak dengan konduktor tembaga di dalamnya. Pastikan Anda memberikan tekanan yang merata untuk menghindari kerusakan pada kabel, dan periksa apakah keran berbentuk T telah tertutup rapat.
Langkah 5: Pasang Konektor Sekop Jantan ke Wir Cabange
Sekarang, ambil kabel cabang (kabel yang ingin Anda tambahkan ke sirkuit) dan lepaskan insulasi sekitar 1/4 inci (6 mm) dari ujungnya. Masukkan kabel yang sudah dikupas ke dalam laras konektor sekop jantan, lalu gunakan tang crimping untuk mengamankan sambungan. Pastikan crimpnya kencang dan kawat terpasang dengan aman di tempatnya.

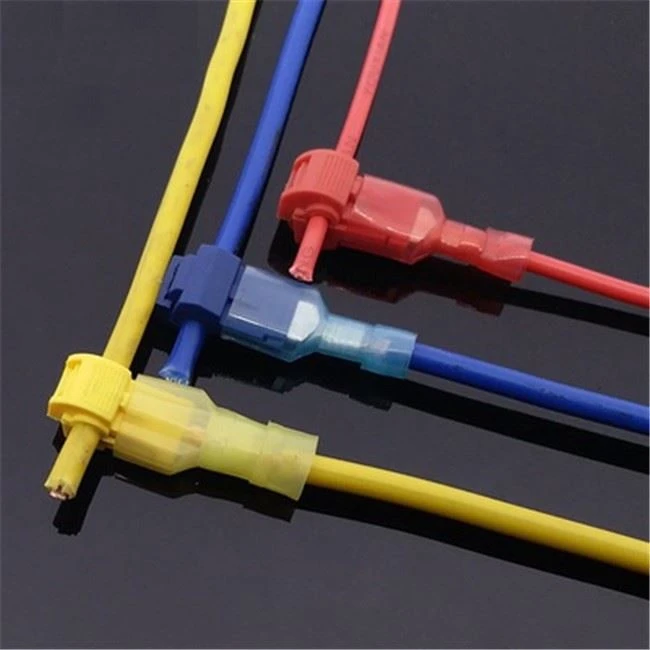

Langkah 6: Masukkan Konektor Sekop Pria ke dalam T-Tap
Terakhir, masukkan konektor sekop jantan ke dalam konektor T-tap. Ini melengkapi sambungan antara kabel utama dan kabel cabang. Dorong dengan kuat hingga konektor sekop terpasang dengan aman di keran berbentuk T.
Langkah 7: Uji Koneksi
Setelah semuanya terhubung, ada baiknya untuk menguji sirkuit untuk memastikan konduktivitas yang tepat. Anda dapat menggunakan multimeter untuk memeriksa kontinuitas atau menghidupkan sistem jika aman untuk melakukannya.
- Keuntungan dari pengeritingan
1. Digunakan untuk kabel peralatan dan kabel dalam ruangan.
2. Digunakan untuk menghubungkan kabel satu sama lain dan ke peralatan.
3. Struktur crimping yang sesuai untuk kisaran diameter kawat dan ketebalan material tertentu dapat diperoleh melalui perhitungan
4. Dapat digunakan untuk mengeriting diameter kawat yang berbeda hanya dengan menyesuaikan ketinggian crimping
5. Biaya rendah melalui produksi stamping terus menerus
6. Crimping otomatis
7. Kinerja stabil di bawah lingkungan yang keras
- Gunakan alat yang benar untuk melakukan crimping
1. Terminal crimping telanjang
Crimping pada satu tempat menggunakan gigi cekung dan cembung.
2. Terminal crimping terisolasi
Crimping di dua tempat, bagian inti dan bagian selubung kawat.
3. Terminal laki-laki buta
Crimping hanya "bagian inti" dari kawat pantat.
- Persyaratan untuk crimping yang memenuhi syarat:
1. Kawat:
1) Diameter kawat harus memenuhi persyaratan penerapan terminal crimping.
2) Pengupasan kawat harus memenuhi persyaratan (panjang yang sesuai, tidak ada kerusakan pada lapisan, tidak ada retak atau bercabang di ujungnya.
2. Terminal
1) Menurut bentuknya yang berbeda, dapat dibagi menjadi tipe barel terbuka dan tipe barel tertutup.
2) Menurut lapisan yang berbeda, dapat dibagi menjadi pelapisan timah, pelapisan perak, pelapisan emas, pelapisan nikel, dll.
3) Dapat dibedakan berdasarkan apakah mengandung bagian crimping atau penyegelan insulasi.
3. Alat pengeritingan
