Secara umum, ada dua cara untuk menangani pembumian lapisan pelindung, pembumian ujung tunggal dan pembumian ujung ganda.
Pembumian ujung tunggal dari lapisan pelindung: Di salah satu ujung kabel berpelindung, lapisan pelindung logam dibumikan secara langsung, dan ujung lainnya tidak diarde, atau digunakan untuk pembumian pelindung. Pembumian ujung tunggal memiliki efek menghilangkan interferensi elektromagnetik dengan menekan perbedaan potensial. Sangat cocok untuk pembumian sistem saluran dengan jarak pendek, dan tegangan induksi yang sesuai dengan panjang kabel tidak boleh melebihi tegangan aman.
Pengardean ujung ganda: Sambungkan kedua ujung lapisan pelindung logam dari kabel berpelindung ke arde. Lapisan pelindung dibumikan di kedua ujungnya. Lapisan pelindung logam tidak akan menginduksi tegangan, tetapi akan dipengaruhi oleh medan magnet interferensi, yang menghasilkan arus sirkulasi pelindung. Ketika potensial antara A dan B berbeda, arus sirkulasi potensial yang besar akan terbentuk, yang akan membatalkan sinyal. Efek redaman.
Ada tiga metode untuk sistem grounding: floating ground, direct grounding dan capacitive grounding.

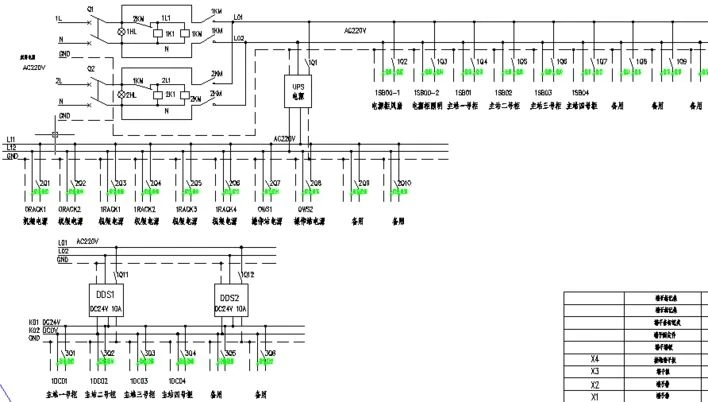

Untuk sistem kontrol PLC, perangkat kontrol kecepatan tinggi dan tingkat rendah harus diarde langsung. Karena pengaruh kapasitansi terdistribusi kabel sinyal dan penyaringan perangkat input, frekuensi pertukaran sinyal antar perangkat umumnya lebih rendah dari 1MHz, sehingga sistem kontrol PLC kabel ground Grounding satu titik dan grounding satu titik secara seri diadopsi.
Konsentrasi tidak sesuai dengan sistem PLC, dan cocok untuk pentanahan paralel satu titik. Titik pembumian pusat kabinet masing-masing perangkat diarahkan ke elektroda pembumian dengan kabel pembumian terpisah. Ketika jarak antar perangkat besar, diperlukan pentanahan satu titik secara seri, dan bus tembaga penampang besar (atau kabel berinsulasi) digunakan untuk menghubungkan titik pembumian pusat kabinet setiap perangkat, dan bus pembumian terhubung langsung ke kutub grounding.
Ketika sumber sinyal di-ground, lapisan pelindung harus di-ground di sisi sinyal; ketika tidak di-ground, itu harus di-ground di sisi PLC; ketika ada konektor di tengah garis sinyal, lapisan pelindung harus terhubung dan diisolasi dengan kuat, dan beberapa pentanahan harus dihindari. Ketika pasangan terpilin terlindung dari beberapa sinyal titik pengukuran terhubung ke kabel terlindung pasangan-pasangan multi-inti, lapisan pelindung harus terhubung satu sama lain, dan setelah perawatan isolasi, pilih titik pembumian yang sesuai untuk pembumian titik tunggal.
Ketika sumber sinyal di-ground, lapisan pelindung harus di-ground di sisi sinyal; ketika tidak di-ground, itu harus di-ground di sisi PLC; ketika ada konektor di tengah garis sinyal, lapisan pelindung harus terhubung dan diisolasi dengan kuat, dan beberapa pentanahan harus dihindari. Ketika pasangan terpilin terlindung dari beberapa sinyal titik pengukuran terhubung ke kabel terlindung pasangan-pasangan multi-inti, lapisan pelindung harus terhubung satu sama lain, dan setelah perawatan isolasi, pilih titik pembumian yang sesuai untuk pembumian titik tunggal.
