Fiber Optik adalah singkatan dari fiber optik, yaitu fiber yang terbuat dari kaca atau plastik, yang dapat digunakan sebagai alat transmisi cahaya. Prinsip transmisi adalah" refleksi total cahaya" ;, dan komunikasi serat optik memiliki karakteristik yang baik, seperti kerahasiaan, kapasitas tinggi, dan kecepatan tinggi. Oleh karena itu, penggunaan serat optik sangat luas, dan kira-kira ada kategori berikut:
1. Jaringan transmisi tulang punggung (SDH / SONET), seperti kabel optik bawah laut antara kota-kota besar dan dasar laut;
2. Ethernet (GBE), termasuk serat arus ke rumah (FTTH), ke gedung (FTTB), ke komunitas, dll., Terutama jaringan rumah dan kantor kami;
3. Jaringan data (Fibre channel), berbagai perangkat penyimpanan, database, termasuk sistem layanan komputasi awan yang berkembang;
4. Transmisi TV Kabel (penerimaan PIN);
5. Transmisi untuk keperluan khusus lainnya, seperti pesawat tempur dan kapal laut.
1. Jelaskan secara singkat komposisi serat optik

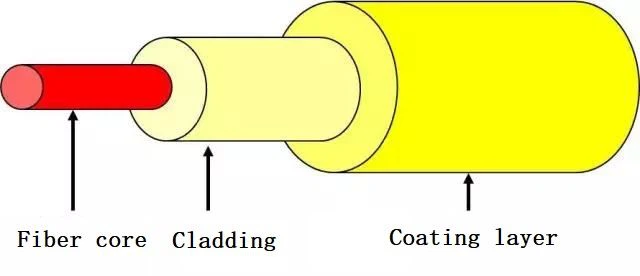

Jawaban: Serat optik terdiri dari dua bagian dasar: inti dan lapisan kelongsong yang terbuat dari bahan optik transparan, dan lapisan pelapis.
2. Apa parameter dasar yang menggambarkan karakteristik transmisi jalur serat optik?
Jawaban: Termasuk kerugian, dispersi, bandwidth, panjang gelombang cut-off, diameter bidang mode, dll.
3. Apa alasan atenuasi serat?
Jawab: Daya optik dalam serat berkurang secara bertahap di sepanjang sumbu longitudinal. Pengurangan daya optik terkait dengan panjang gelombang. Dalam tautan serat optik, alasan utama pengurangan daya optik adalah hamburan, penyerapan, dan kehilangan daya optik yang disebabkan oleh konektor dan sambungan fusi. Satuan atenuasi adalah dB.

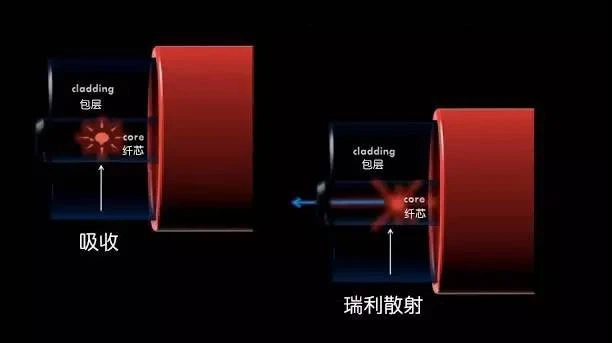

Penyebab: Ada banyak penyebab atenuasi serat, terutama: redaman absorpsi, termasuk absorpsi pengotor dan absorpsi intrinsik; redaman hamburan, termasuk hamburan linier, hamburan nonlinier dan hamburan struktur tidak lengkap, dll.; atenuasi lainnya, termasuk atenuasi microbending, dll. Yang terpenting adalah atenuasi yang disebabkan oleh penyerapan kotoran.
4. Terkait dengan apa bandwidth serat optik?
Jawaban: Bandwidth serat optik mengacu pada frekuensi modulasi ketika amplitudo daya optik berkurang 50% atau 3dB dari amplitudo frekuensi nol dalam fungsi transfer serat optik. Bandwidth serat optik kira-kira berbanding terbalik dengan panjangnya, dan produk dari panjang bandwidth adalah konstan.

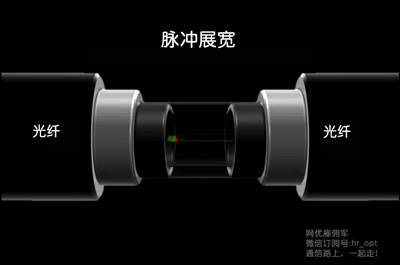

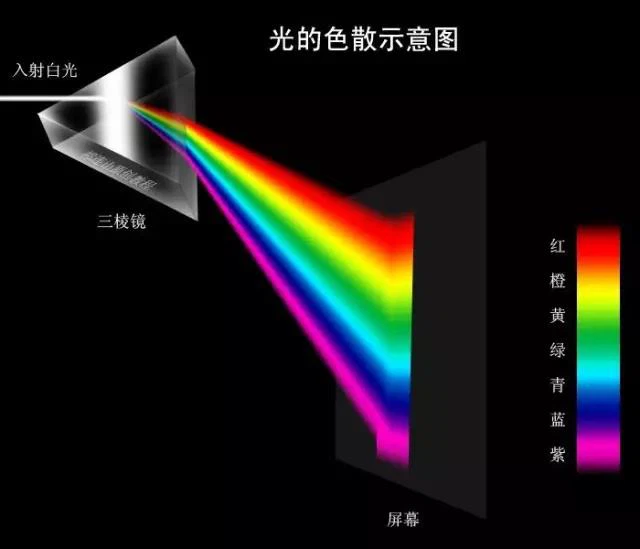

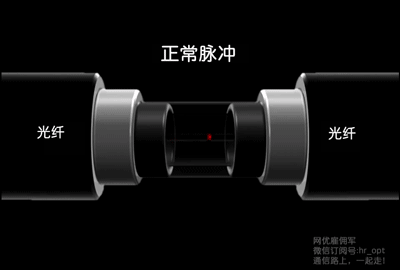

Fenomena pelebaran pulsa cahaya yang disebabkan oleh perbedaan kecepatan kelompok dengan panjang gelombang berbeda pada komponen spektral sumber cahaya pada serat optik.
5. Bagaimana menjelaskan karakteristik dispersi dari sinyal yang merambat dalam serat optik?
Jawaban: Dapat dijelaskan dengan tiga besaran fisik: pelebaran pulsa, bandwidth serat, dan koefisien dispersi serat.
6. Berapakah panjang gelombang cutoff?
Jawaban: Ini mengacu pada panjang gelombang terpendek yang hanya dapat mengirimkan mode fundamental dalam serat optik. Untuk serat mode tunggal, panjang gelombang pemutusannya harus lebih pendek dari panjang gelombang cahaya yang ditransmisikan.
7. Apa pengaruh penyebaran serat optik terhadap kinerja sistem komunikasi serat optik?
Jawab: Dispersi serat optik akan menyebabkan pulsa cahaya melebar selama proses transmisi di dalam serat optik. Mempengaruhi ukuran laju kesalahan bit, panjang jarak transmisi, dan ukuran laju sistem.

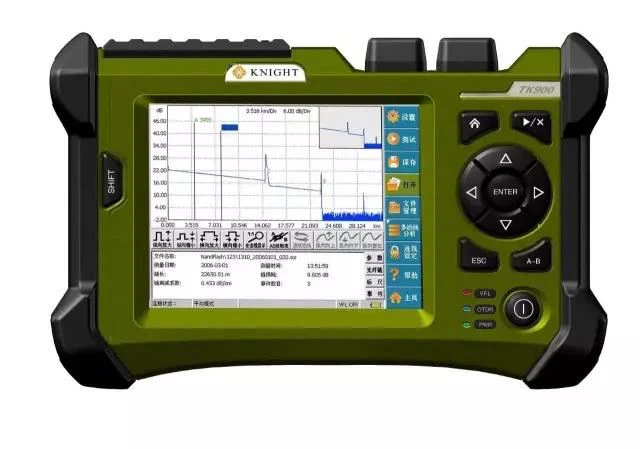

8. Apa prinsip pengujian Optical Time Domain Reflectometer (OTDR)? Apa' fungsinya?
Jawaban: OTDR dibuat berdasarkan prinsip hamburan cahaya dan pantulan Fresnel. Ini menggunakan cahaya hamburan balik yang dihasilkan ketika cahaya merambat di serat optik untuk mendapatkan informasi atenuasi. Ini dapat digunakan untuk mengukur atenuasi serat optik, kehilangan sambungan, lokasi kesalahan serat, dan Memahami distribusi kehilangan serat optik sepanjang merupakan alat yang sangat diperlukan dalam konstruksi, pemeliharaan, dan pemantauan kabel optik. Parameter indeks utamanya meliputi: rentang dinamis, sensitivitas, resolusi, waktu pengukuran dan zona buta, dll.
9. Apa" 1310nm" atau" 1550nm" dalam instrumen uji optik umum mengacu pada?
Jawaban: Ini mengacu pada panjang gelombang sinyal optik. Rentang panjang gelombang yang digunakan untuk komunikasi serat optik berada di wilayah inframerah dekat, dan panjang gelombang antara 800nm dan 1700nm. Ini sering dibagi menjadi pita panjang gelombang pendek dan pita panjang gelombang panjang, yang pertama mengacu pada panjang gelombang 850nm, dan yang terakhir mengacu pada 1310nm dan 1550nm.

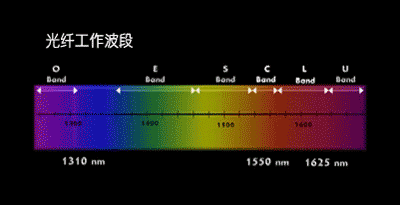

Panjang gelombang kerja komunikasi serat optik berada di wilayah inframerah-dekat, dan pita-pita tersebut adalah:
O band: 1260nm hingga 1310nm
E band: 1360nm hingga 1460nm
S band: 1460nm hingga 1530nm
C band: 1535nm hingga 1565nm
L band: 1565nm hingga 1625nm
Pita U: 1640nm hingga 1675nm
Serat mode tunggal biasanya bekerja pada 1310nm, 1550nm dan 1625nm.

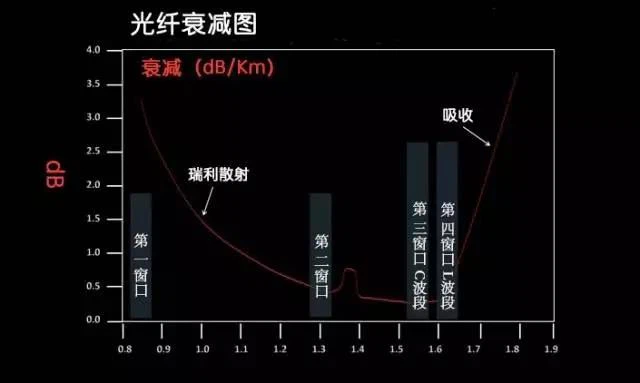

10. Dalam serat optik komersial saat ini, berapa panjang gelombang cahaya yang memiliki dispersi terkecil? Berapa panjang gelombang cahaya yang kehilangan paling sedikit?
Jawaban: Cahaya panjang gelombang 1310nm memiliki dispersi terkecil, cahaya panjang gelombang 1550nm memiliki kehilangan terkecil.

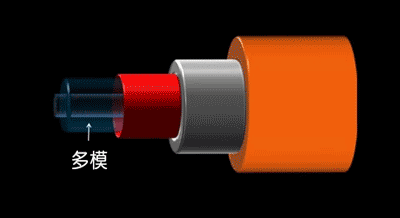

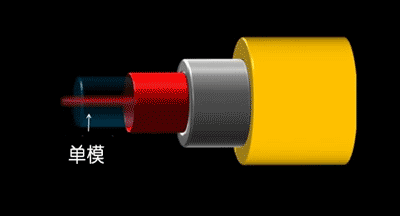

11. Menurut mode gelombang cahaya yang berbeda yang ditransmisikan dalam serat optik, bagaimana cara mengklasifikasikan serat optik?
Jawaban: Ini dapat dibagi menjadi serat mode tunggal dan serat multi-mode. Diameter inti serat mode tunggal adalah sekitar 1-10μm. Pada panjang gelombang kerja tertentu, hanya satu mode fundamental yang ditransmisikan, yang cocok untuk sistem komunikasi jarak jauh berkapasitas besar. Serat multimode dapat mengirimkan gelombang cahaya dalam beberapa mode, dan diameter intinya sekitar 50-60μm, dan kinerja transmisinya lebih buruk daripada serat mode tunggal.
12. Apa struktur kabel serat optik yang paling umum?
Jawaban: Ada dua tipe: tipe lapisan pelintir dan tipe kerangka.
13. Apa komponen utama dari kabel optik?
Jawaban: Ini terutama terdiri dari: inti serat, salep serat optik, bahan selubung, PBT (polibutilena tereftalat) dan bahan lainnya.
14. Apa pelindung kabel optik?
Jawaban: Mengacu pada elemen pelindung (biasanya kawat baja atau sabuk baja) yang digunakan pada kabel optik tujuan khusus (seperti kabel optik bawah laut, dll.). Pelindung terpasang ke selubung bagian dalam kabel optik.
15. Apa dua parameter kinerja paling dasar dari konektor serat optik?
Jawaban: Konektor serat optik umumnya dikenal sebagai konektor fleksibel. Untuk persyaratan performa optik konektor serat tunggal, fokusnya adalah pada dua parameter performa paling dasar yaitu insertion loss dan return loss.
16. Berapa jenis konektor serat optik yang biasa digunakan?
Jawaban: Menurut metode klasifikasi yang berbeda, konektor serat optik dapat dibagi menjadi beberapa jenis. Menurut media transmisi yang berbeda, mereka dapat dibagi menjadi konektor serat optik mode tunggal dan konektor serat optik multi-mode; menurut struktur yang berbeda, mereka dapat dibagi menjadi FC, SC, ST, D4, DIN, Biconic, MU, LC, MT dan jenis lainnya; sesuai dengan ujung ujung pin konektor dapat dibagi menjadi FC, PC (UPC) dan APC. Konektor serat optik yang umum digunakan: konektor serat optik FC / PC, konektor serat optik SC, konektor serat optik LC.

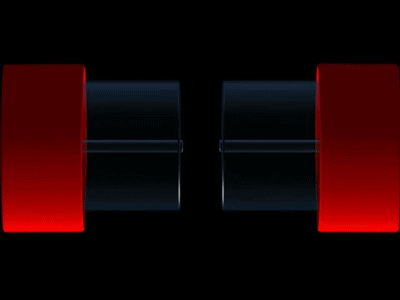

17. Diagram penyambungan fusi serat optik
18. Apa serat optik utama yang saat ini digunakan untuk pembangunan jaringan transmisi?
Jawab: Ada tiga tipe utama, yaitu serat G.652 konvensional single-mode, G.653 dispersion-shifted single-mode fiber dan G.655 non-zero dispersion-shifted fiber.
19. Apa itu PON (Passive Optical Network)?
Jawaban: PON adalah jaringan optik loop serat optik di jaringan akses pengguna lokal, berdasarkan komponen optik pasif, seperti skrup dan pemisah.

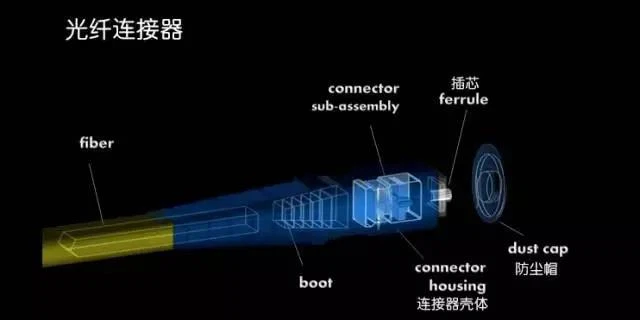

20. Konektor serat optik

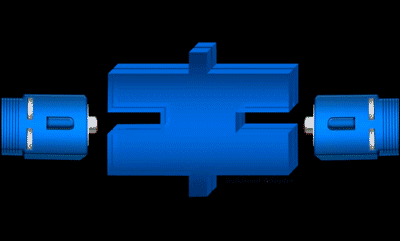

Adaptor serat optik

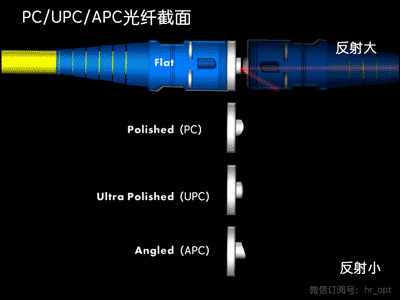

Penampang serat PC / UPC / APC
Penampang konektor serat optik harus dibagi menjadi PC, UPC, dan APC.
PC dan UPC adalah mikrosfer serat optik. Muka ujung sejajar dengan muka ujung badan keramik. Kerugian pengembalian standar industri masing-masing adalah -35dB dan -50dB.
Bagian APC memiliki sudut kemiringan 8 derajat. Untuk mengurangi refleksi, kerugian pengembalian standar industri adalah -60dB.

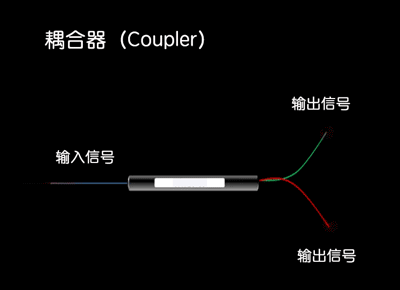

21. Optocoupler
Fiber coupler (Coupler), juga dikenal sebagai splitter (Splitter), adalah komponen yang membagi sinyal optik dari satu serat optik menjadi beberapa serat optik.
Coupler adalah perangkat pasif dua arah, bentuk dasarnya memiliki tipe pohon, tipe bintang.
